       工程人经常会碰到别人问这个数据怎么来的,依据是什么,含糊不清的回答只会让人感觉你不专业,例如线束加工最基础的剥皮尺寸,很多工程师都是依据经验或找实物测量来定义长度的。事实上这一经常被忽视的工序也是有依据的。

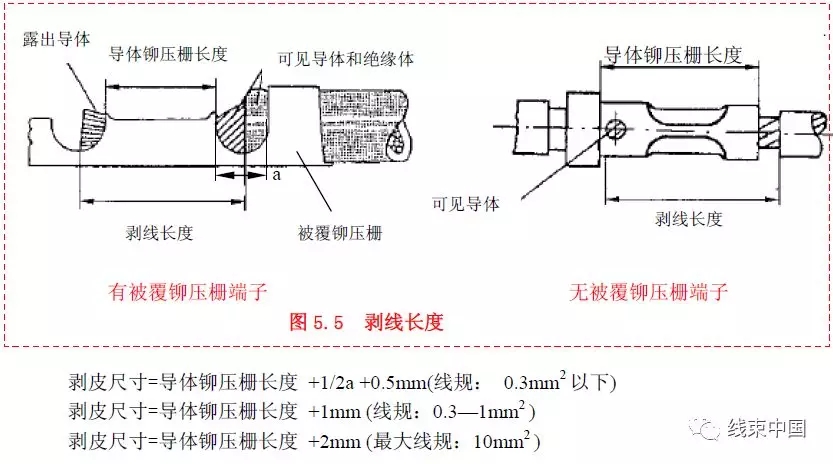

       剥皮尺寸参考计算方法(引用无焊压接连接一般要求、试验方法和使用导则 GB-T 18290.2-2000),如下图:


       这种情况特别适用与日企台企等大中型企业,凡事都需要个依据标注的情况下。

       接下来说说压接,压接作为线束加工的最重要工序,也是各个加工厂彰显技术实力和质量意识的关键点所在,大部分要求从业者都应该知道,说一些比较偏门的,如下:

什么决定压接质量的好坏?

1、良好的电性能

       低而稳定的电阻抗
       抗腐蚀性

2、良好的机械性能

       较高的拉力

3、良好的物理属性

       合理的芯线变形
       适中的喇叭口
       小毛刺
       合适的压接高度比

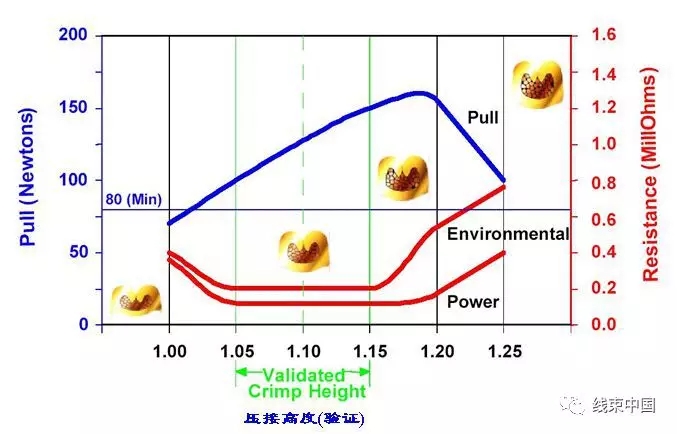

       在压接过程中主要抓的是拉力和高宽度。事实上在肉眼无法测量的情况下,有个数据也是很重要且专业的,那就是压缩比。

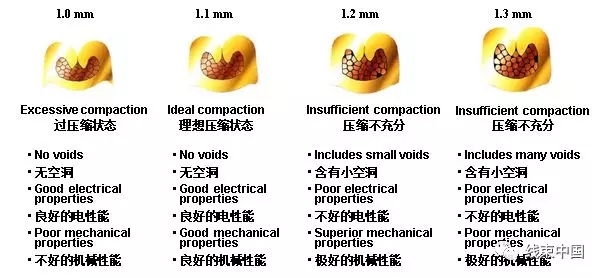

       刀具和压接高度决定芯线的最佳压缩率
